Анализ след проучване на подземни води и създаване на план за сондаж за вода за Контил 6841

• Дата на създаване: 12.03.2024 г.
• Дължина:18 м
• Дълбочина: от 0 до 100 м
• Точкови снимки: 9 бр.
• Стъпка: през 1 м
• Посока на създаване: 30° NE
• Приложени са части на създадения геофизичен профил/разрез: Графика, карта, цифрова цветова скала .

Инструкция за определяне на точка/и за сондиране по маркировката на терена:

• Следвайте посоката на създаване на геофизичния профил от пилон/маркер 1 (червен цвят) към пилон/маркер 2 (жълт цвят). Точка 7 показана на графиката и картата като точка за сондиране е 11 м от пилон/маркер 1 към пилон/маркер 2.

• По хоризонтал: Брой точкови снимки със стъпка през 1 метър.

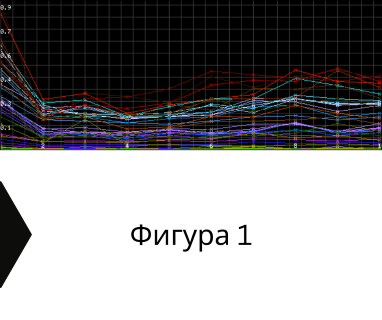

• Погледнете фигура 1: Точкова снимка 7 (вертикална линия). Отразена е точка за сондиране (точка 7).

• По хоризонтал: Брой точкови снимки със стъпка през 1 метър
• По вертикал: Дълбочинна настройка за геофизичен профил
• Погледнете фигура 2:  Водоносен хоризонт - ясно отразен в точка 7.

Погледнете фигура 3: Цветове отразени на картата - специфичен брой и цвят спрямо даденостите на терена. Цифрови стойности за прогнозен дебит при водочерпене.

• Диапазон в дълбочина от/до в метри: от 0 м до 21 м
• Диапазон в дълбочина от/до в метри: от 22 м до 39 м
• Диапазон в дълбочина от/до в метри: от 40 м до 100 м

• Информация за геоложката формация на подпочвата;
• Легенда с допълнителна информация за всеки цвят в картата описваща твърдостта на подпочвата, която ще се преодолява при сондиране.

Това е много важна информация за сондажния ни отдел за да избере сондажна машина по метод на сондиране спрямо геоложката среда на терена. Не всяка сондажна машина и екип са в готовност да сондират на всеки терен!

• Съществуващ водоносен хоризонт. Препоръка за изграждане на тръбен сондажен кладенец в т. 7.

• Тръбен сондажен кладенец: √
• Шахтов кладенец: x
• Дълбочина в метри: 50 м
• Максималмно отклонение по вертикал при сондиране: до 1 м от центъра на т. 7
• Диаметър на сондажни тръби при затръбяване: 140 ф
• Утайник в метри (част от общата дълбочина): 5 м
• Вододайни/водонаситени зони: от 22 м до 50 м

Този план за изграждане на водоносно съоръжение се изпълнява стриктно от сондажния екип! Всяка нужна промяна по изпълнението му е свързана с допълнителни геофизични и геоложки проучвания и анализи!
